Funkcija izdelka

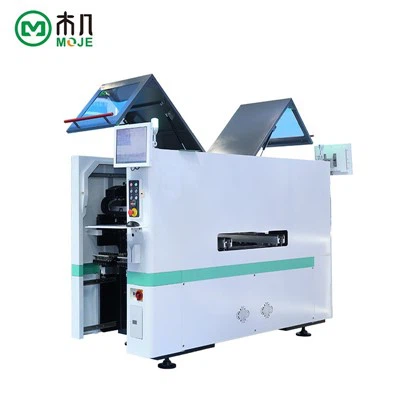

M52 0 s je modularni stroj za visoke hitrosti, ki je zasnovan tako, da ustreza zahtevnim zahtevam minilirane proizvodnje. Stroj je z dvojno gantrskim strukturo z linearnim motorjem z neposrednim pogonom, ki je opremljen z dvojnimi rokami in dvajsetimi lahkimi, visoko natančnimi glavami za umestitev. Njegova napredna zasnova zagotavlja ponovljivo natančnost ± 0,01 mm, kar zagotavlja izjemne zmogljivosti za komponente od 0201 do 10x10 mm. M520S je z zmogljivostjo umestitve 98, 000 CPH idealen za aplikacije v potrošniški elektroniki, domačih aparatih in razsvetljavi. Prilagojen za minilirano proizvodnjo, združuje natančne vibracijske hranilnike, kar zmanjšuje tako materialne odpadke kot stroške dela, kar zagotavlja celovito, stroškovno učinkovito rešitev za proizvodnjo z velikimi količinami.
Tehnični parametri
|
Tehnične specifikacije |
|
|
Metoda pozicioniranja |
Leteča vizija v realnem času |
|
Število vretena |
2 ročici *10 šob (razmik: 12 mm) |
|
Hitrost pritrditve |
98000CPH |
|
Natančnost pritrditve |
Način visoke natančnosti ± 0. 035mm, CPK, večji ali enak 1,33 Način visoke hitrosti ± 0. 05mm, CPK, večji ali enak 1,33 |
|
Ustrezne komponente |
0201 ~ 22mm*16mm, h: 8mm |
|
SOP, QFP, BGA itd |
|
|
Velikost PCB |
Dvojna skladba: max35 0 mm (l) × 300mm (w) ~ min 60mm (l) × 60 mm (w) h: 0,5 ~ 9mm |
|
Monorail: max35 0 mm (l) × 550mm (w) ~ min 60mm (l) × 60 mm (w) h: 0,5 ~ 9mm |
|
|
Baza hranilnikov |
|
|
Moč\/zračni tlak |
AC22 0 v\/50Hz; 0. 5-0. 7MPA |
|
Nazivna moč |
3.5kW |
|
Strojna teža |
1700kg |
|
Splošne dimenzije |
830mm (L)*2338mm (W)*1650mm (H) (smer pretoka PCB je v smeri L) |
Prednost opis
Hitro, natančno namestitev: ** Učinkovito obdeluje pritrditev z visoko gostoto z neprimerljivo natančnostjo.
Združljivost široke komponent: ** podpira široko paleto velikosti in konfiguracij komponent.
Intuitivni uporabniški vmesnik: ** poenostavi delovanje, zmanjša čas nastavitve in poveča produktivnost.
Napredni vidni sistem: ** zagotavlja natančno prepoznavanje in ravnanje s kompleksnimi komponentami.
Uporaben prizor
SM Telektronski materialni obliž, vesoljski, vojaški, gospodinjski aparati, razsvetljava in 3C potrošniška elektronika
