Funkcija izdelka

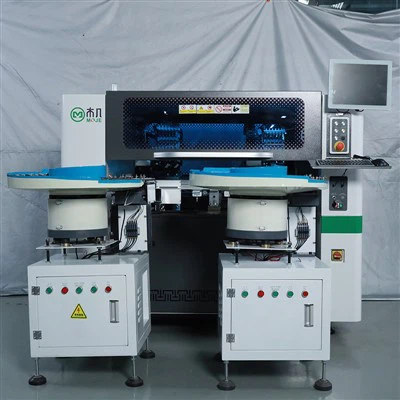

FTM 302- l je stroškovno učinkovit namensko zasnovan za proizvodnjo leče za osvetlitev TV, kombiniranje hitrosti, natančnosti in stroškovne učinkovitosti. Njegova zasnova z dvojno glavo z dvojno delovno mesto maksimira učinkovitost umestitve in jo postavlja kot zelo konkurenčna rešitev za obsežno proizvodnjo.
FTM 302- l je opremljen z naprednim prepoznavanjem vida in tehnologijo leteče kamere zagotavlja izjemno natančnost s popravkom v realnem času med delovanjem. Njegova sposobnost upravljanja s 1200 mm dolgimi PCB v enem samem prehodu racionalizira proizvodnjo, kar zmanjšuje korake ravnanja in povečanje splošnega pretoka.
Stroj ima prilagodljive glave za umestitev, ki podpirajo konfiguracije 5 ali 7 šob, da se prilagodijo raznolikim proizvodnim zahtevam. FTM 302- l ponuja ravnotežje natančnosti, prožnosti in zmogljivosti, ki je optimalna izbira za montažne linije ozadja za visoko učinkovitost TV.
FTM 302- l je s svojim robustnim dizajnom in prilagodljivimi funkcijami strateška prednost za proizvajalce, ki želijo optimizirati proizvodnjo objektiva za ozadje TV, ne da bi pri tem ogrozili natančnost ali hitrost.
Tehnični parametri
|
Tehnične specifikacije |
|
|
Metoda pozicioniranja |
Leteča vizija + odrska vizija |
|
Število vretena |
2 roki *6 Šobe (razmik 20 mm, H15 mm) |
|
Hitrost pritrditve |
10000CPH (ne pometajte modre luči) |
|
Natančnost pritrditve |
± 0. 05mm |
|
Območje komponent PCB |
TV osvetlitve objektiva TEC |
|
Velikost PCB |
min: 5 0 mm*100mm, h: 0. 5-9 mm |
|
Max: 12 0 0mm*360mm, h: 0. 5-5 mm |
|
|
Baza hranilnikov |
Podpiranje dveh vibracijskih diskov |
|
Moč/zračni tlak |
AC38 0 v/50Hz; 0. 5-0. 7MPA |
|
Nazivna moč |
4,5kW |
|
Strojna teža |
1800kg |
|
Splošne dimenzije |
1765 (l)*1310 (w)*1420 (h) mm (smer pretoka PCB je v smeri L) |
Prednost opis
Visoko natančen linearni nadzor motorja **-prinaša gladko, stabilno gibanje osi XY za natančne umestitve.
.
Tiha operacija ** - Zmanjša hrup in poveča proizvodno okolje.
Uporabniško prijazen vmesnik **-poenostavi delovne tokove, zmanjšuje krivulje učenja operaterja in izboljšuje učinkovitost.
Obdelava PCB z enim prehodom **-v enem dovodu obdeluje 1200 mm dolge PCB, pospešuje proizvodne cikle in zmanjšuje izpad.
Uporaben prizor
TV osvetlitve leč obliž in 3Caccessories
